Berechnungsprogramm, Spannungsfall auf Leitungen

Funktionsweise

Berechnungsprogramm des Spannungsfalls auf Leitungen
Dieses Programm berechnet den mindestens zu verlegenden Normquerschnitt für Leitungen / Kabel nach DIN/VDE 0298 Teil 4.

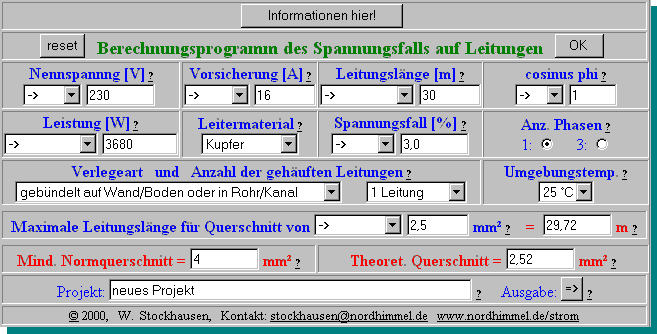

Direkt nach dem Aufrufen der Datei "strom.htm" erscheint die Oberfläche, wie hier dargestellt, mit den Standardwerten.
Alle Felder "in blau" sind Eingabefelder, in denen Werte ausgewählt oder frei eingegeben werden können. Unsinnige Werte oder Eingaben außerhalb der Wertebereiche werden ignoriert oder es erscheint eine entsprechende Fehlermeldung.
Die drei Ergebnisfelder "in rot" lassen keine Eigabeaktionen zu.

"reset": Setzt alle bisherigen Eigaben zu den Standardwerten zurück.
"OK": Fürt die Betrechnung mit den eingegebenen Werten durch. Dieser Button ist normalerweise nicht etrforderlich, da alle Berechnungen sofort nach der Anwahl eines Eingabewertes erfolgen, bzw. sofort nach dem Verlassen eines Eingabefeldes.
"Nennspannung [V]"(Eingabe): Geben Sie hier die am Leiteranfang anliegende Spannung ein oder wählen Sie eine aus dem Pulldownmenü. Bei einer Spannungsauswahl ab 380V wird von Drehstrom ausgegangen und die "Anz. Phasen" wird automatisch auf 3 gesetzt. Ebenso wird bei einer Spannungsauswahl unter 380V davon ausgegangen, dass es sich um Einphasen Wechselstrom / Gleichstrom handelt und die "Anz. Phasen" wird automatisch auf 1 gesetzt. Selbstverständlich kann die Spannungsart auch manuell geändert werden, auf z.B. 230V DS oder 380V WS.
"Vorsicherung [A]"(Ein- /Ausgabe): Wählen Sie hier die Größe der Vorsicherung am Leitungsanfang, oder geben Sie eine beliebige Stromstärke ein, welche der Sicherungsgröße am Leitungsanfang oder der Stromaufnahme des am Leitungsende angeschlossenen Verbrauchers entspricht. Dieses Feld ist auch Ausgabefeld! Wenn Sie in Feld "Leistung [W]" den Wert manuell verändern wird hier der entsprechende Strom ausgegeben.
"Leitungslänge [m]" (Eingabe): Geben Sie hier die Länge der Leitung / des Kabels ein oder wählen Sie eine aus dem Pulldownmenü.
"cosinus phi" (Eingabe): Geben Sie hier den Leistungsfaktor des angescvhlossenen Verbrauchers ein oder wählen Sie einen aus dem Pulldownmenü. Durch das Ändern dieses Wertes wird auch das Ein-/Ausgabefeld "Leistung [W]" auf einen entsprechenden Wert verändert.
"Leistung [W]" (Ein- /Ausgabe): Geben Sie hier die Leistungsaufnahme des angescvhlossenen Verbrauchers ein oder wählen Sie eine aus dem Pulldownmenü. Durch das Ändern dieses Wertes wird auch das Ein-/Ausgabefeld "Vorsicherung [A]" auf einen entsprechenden Wert verändert.
"Leitermaterial" (Eingabe): Wählen Sie hier die Art des Leitermaterials aus. Änderungen dieses Wertes haben z. T. erhebliche Auswirkungen auf die Strombelastbarkeit und den Spannungsfall auf der Leitung
"Spannungsfall [%]" (Eingabe): Wählen Sie hier den maximal zulässigen Spannungsfall / Spannungsabfall auf der zu berechnenden Leitung aus oder geben Sie einen entsprechenden Wert ein.
"Anz. Phasen" (Eingabe): Wählen Sie hier die art der angelegten Spannung: 1-Phasen Wechselspannung oder 3-Phasen Wechselspannung (Drehstrom). Wenn Gleichspannung angelegt ist, dann wählen Sie hier "1:" und setzen den "cosinus phi" auf "1". Siehe hierzu auch "Nennspannung [V]".
